1、引言

GH4169高溫合金粉末是目前國內外增材制造領域應用廣泛的產品，在航天、核能、航空、石油等領域中都有所應用，GH4169高溫鎳基合金由于其優異的高溫性能、良好的熱工藝和焊接性能被稱為是航空發動機歷史上應用范圍最廣的鎳鐵基高溫材料。

判斷粉末的合格與否包括很多指標，例如氧含量分析,松裝密度分析，粒度分析，流動性分析，成分分析等，粒度分析試驗可用來表征GH4169鎳基合金粉末中粒度的分布，為生產合格粒度的GH4169鎳基合金粉末提供依據。目前粒度分析的常用方法主要有以下幾種:篩分法、顯微鏡法、沉降法。GH4169鏡基合金粉末粒度分析比較常用的方法是篩分法，其操作過程繁瑣，測量結果會存在較大誤差。考慮到GH4169鎳基合金粉末特殊的微觀結構對粒度分布測試的影響，傳統的粒度分布測試方法已不能滿足GH4169鎳基合金粉末顆粒特征進行科學研究的需要，因此本研究提出一種準確測定GH4169鎳基合金粉末粒度分布的方法，利用激光粒度分析儀代替了篩網篩分來確定金屬粉體材料的粒度分布，提高了工作效率，免去了繁瑣的操作過程。同時,激光粒度儀測定粉末的粒度大小具有測量范圍廣、速度快、便于一體化測量、數據可靠、自動化程度高、重復性好等優點。

2、試驗部分

2.1主要儀器與試劑

ANALYSETTE22激光粒度測定儀（德國飛馳有限公司）；去離子水;燒杯;玻璃棒;六偏磷酸鈉。

2.2試驗方法

配人50mL濃度為10%六偏磷酸鈉的去離子水溶液，將一定量的GH4169高溫合金粉末樣品緩慢放人該溶液中,用玻璃棒將其溶液攪拌均勻成懸浮液。打開激光粒度測試儀，打開測量程序軟件，設定泵速為8檔，設定檢測樣范圍為0~200μm。將上述懸浮液緩慢加人樣品池中，使樣品循環流經測量池，當樣品量加人適量時，測試軟件自動開始測量。

3、結果與討論

3.1分散介質和分散劑的選擇

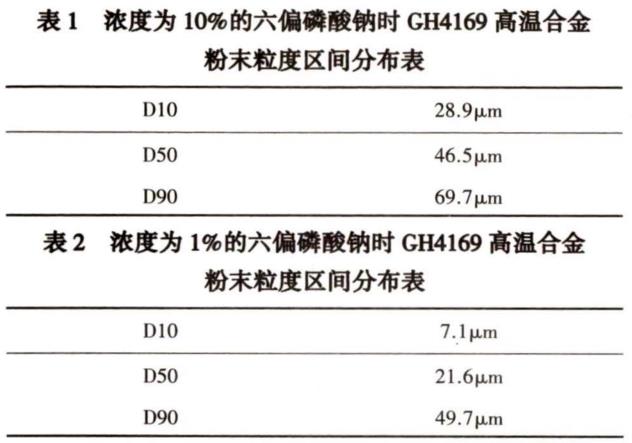

選擇去離子水作為分散劑是因為去離子水無雜質、純凈無毒、黏度低、流動性好且GH4169高溫合金粉末在去離子水中不溶解、不溶脹，能均勻分布，六偏磷酸鈉是目前應用比較廣的一種潤濕劑，有著顯著的分散作用，屬于陰離子型分散劑，六偏磷酸鈉的分散作用都是由于其水解的陰離子吸附在顆粒表面所致，要提高分散效果可以選擇性的提髙分散劑的水解程度。因此在這里選擇六偏磷酸鈉去離子水作為分散介質。為了篩選出適合濃度的分散介質來分散GH4169高溫合金粉末，我們選擇了5%~20%的六偏磷酸鈉去離子水分別作為分散介質測量同一GH4169高溫合金粉末，測量結果如表1、表2所示，發現當分散劑的濃度為1%的六偏磷酸鈉時，280~500目GH4169高溫合金粉末的粒度測量結果為D10是7.1μm，D50是21.6μm，D90是49.7μm,對于280~500目篩網而言,標準粒度尺寸應為25~53μm,D10相比標準結果25μm誤差較大,說明可能造成的原因是樣品里面本來有細粉團聚到一起了，分散劑濃度太低沒能將細粉分散，而使得細粉團聚，但在超聲過程中將這些細粉分散，造成測量不準確。而當分散劑的濃度為10%的六偏磷酸鈉時，280~500目GH4169高溫合金粉末的粒度測量結果為D10是23.4|xm，D50是37.9μm，D90是55.8μm，對于280~500目篩網而言，標準粒度尺寸應為25~53μm，測量結果基本與標準測量范圍相符，測量結果較準確。

3.2測量粒徑范圍的選擇

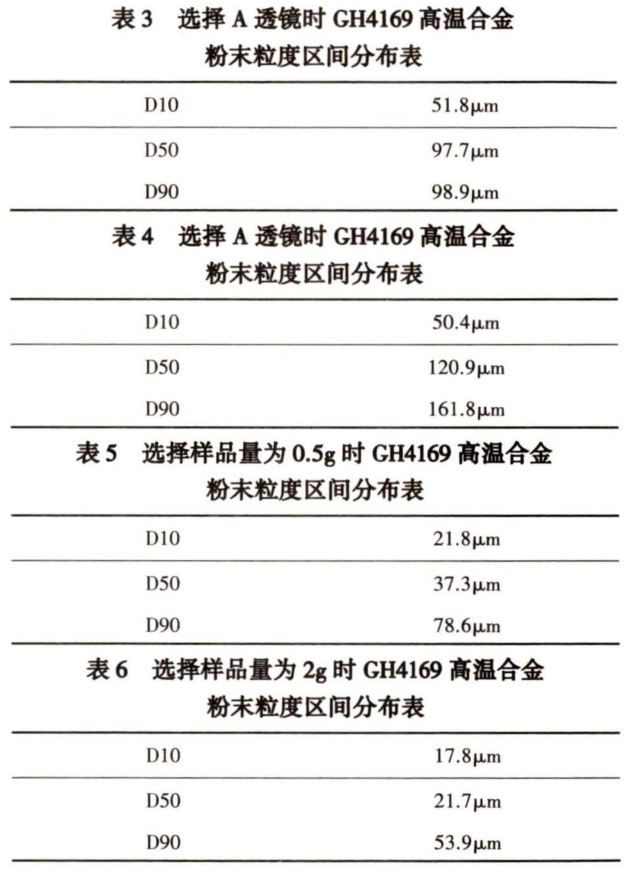

ANALYSETTE22激光粒度測定儀可測0~2500μm的樣品粒子。選擇透鏡A可檢測10~100μm的樣品粒子；選擇透鏡B,可檢測0.01~2000μm的樣品粒子。下表為選擇A、B透鏡分別測量的100~280目GH4169高溫合金粉末的粒度測量結果，結果發現選擇透鏡A測量的粒度結果為D10是51.8μm,D50是97.7μm，D90是98.9μm,而選擇透鏡B測量的尺寸結果為D10是50.4μm，D50是120.9μm，D90是161.8μm，對于100~280目篩網而言，標準粒度尺寸應為53~150μm，而選擇透鏡A測量GH4169高溫合金粉末粒度誤差較大，這個可能原因是由于選用A透鏡會出現超負荷測試，最大只能測得HXVm的尺寸，為了使測量更精確一些，我們直接選用透鏡B對GH4169高溫合金粉末進行測量分析。

3.3樣品量的選擇

樣品量的大小對測量結果有一定影響。下表為選擇樣品量為0.5g、2g分別測量的280~500目GH4169高溫合金粉末的粒度測量結果，發現選擇當樣品量為0.5g時測量的粒度結果為D10是21.8μm，D50是37.3μm，D90是78.6μm，而選擇樣品量為2g時的粒度結果為D10是17.8μm，D50是21.7μm，D90是53.9μm，兩次結果表明樣品量較小時可能會使試樣無代表性，測量過程緩慢且誤差較大。樣品量較大時可能會由于攪拌不均和樣品粉末的靜電吸附等原因造成團聚現象，使得測量結果明顯偏高或由于激光束測量光路中同時出現過多樣品顆粒而造成粒徑測量結果偏高。因此樣品量的多少應滿足懸浮液具有較好的透光性，測試時間適宜即可，實驗結果表明針對GH4169鎳基高溫合金而言，測量樣品為2g時測量效果最為準確。

3.4流動速度和攪拌速度的選擇

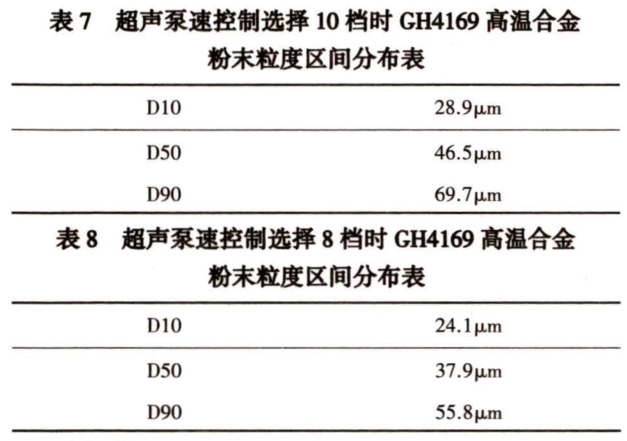

ANALYSETTE22激光粒度測定儀的攪拌速度和流動速度分為0~10檔，為了篩選出適合的攪拌速度來分散GH4169高溫合金粉末，我們選擇了攪拌速度為8檔和10檔時測量同一GH4169高溫合金粉末，測量結果如表3、表4所示，攪拌速度和流動速度控制選擇10檔時可以看出280~500目GH4169高溫合金粉末的粒度測量結果為D10是 28.9μm，D50是69.7μm，對于280~500目篩網而言，標準粒度尺寸應為25~53μm，D90相比標準結果53μm誤差較大，說明可能造成的原因是泵速太高會造成本來分散的樣品發生二次團聚，造成測量不準確。而當攪拌速度和流動速度控制選擇8檔時可以看出280~500目GH4169高溫合金粉末的粒度測量結果為D10是23.4μm，D50是37.9μm，D90是55.8μm對于280~500目篩網而言，標準粒度尺寸應為25~53μm，測量結果基本與標準測量范圍相符，測量結果較準確。樣品池中GH4169粉末樣品的攪拌速度和測量池中樣品的流動速度為8檔時，樣品充分攪拌均勻，且不會產生氣泡。

4、結論

以六磷偏酸鈉水溶液作為分散劑，選擇B透鏡，測量粒度范圍為0.01~2500μm，測量樣品量為2g，樣品的攪拌速度和測量池中樣品的流動速度為8檔時，用激光粒度測定儀可以快速并準確地測定出GH4169髙溫合金粉末的粒度分布，粒度分布較窄，測試結果與標準篩網篩出的尺寸完全吻合，令人滿意。

參考文獻

[1]楊永強，劉洋，宋長輝.金屬零件3D打印技術現狀及研究進展[J].機電工程技術,2013,42(4):1-7.

[2]曾光，韓志宇,梁書錦，等.金屬零件3D打印技術的應用研究.中國材料進展，2014,33(6):376-382.

[3]譚立新，蔡一湘，余志明，等.各種粒度表征技術的相關性研究[J].材料研究與應用，2011,5(1):57-61.

[4]丁喜桂，葉思源，高宗軍，粒度分析理論技術進展及其應用[J].世界地質，2005,24(2):203-207.

[5]王振新，錢彥虎.激光粒度儀測定PTA粒徑分布[J].聚酯工業，2004,17(3)：48-50.

[6]楊道媛，馬成良，孫宏魏，等馬爾文激光粒度分析儀粒度檢測方法及其優化研究[J]中國粉體技術，2002,8(5):27-30.

[7]鄒文博，許明哲，王晨，等，激光散射法測定乳糖的粒度[J].藥物;分析雜志，2007,27(9):1420.

[8]舒霞，吳玉程，程繼貴，等，Mastereizer2000激光粒度分布儀及其應[J].合肥工業大學學報：自然科學版，2007,30(2):164-167.

[9]王川紅，郭曉鐳，龔欣，等.粒度濕含量對神府煤煤粉流動性參數的影響[J].華東理工大學學報：自然科學版，2008,34(3):377-381.

作者簡介:周華（1993-),女，碩士研究生，金屬材料助理工程師，西北師范大學化學工程專業，現從事金屬材料研究。

聯系電話：17361634597。E-maih635178627@qq.com。
